Места проведения спиц

При наложении вытяжения над мыщелками бедра точка введения спицы определяется следующим образом: уровень во фронтальной плоскости соответствует верхнему краю надколенника, в сагиттальной плоскости - границе передней и средней трети поперечника бедра. Спицу проводят со стороны медиальной поверхности для исключения повреждения бедренной артерии и вены.

При лечении переломов бедренной кости скелетное вытяжение накладывают и у основания бугристости большеберцовой кости, на 1,5-2 см кзади от наиболее выстоящей поверхности ее. Проведение спицы проксимальнее опасно из-за возможности инфицирования коленного сустава. Поверхностное проведение спицы через бугристость большеберцовой кости может быть причиной прорезывания ее. Спицу проводят со стороны латеральной поверхности для исключения повреждения общего малоберцового нерва. Взаимоотношение мест проведения спиц через бедренную кость и большеберцовую кость с анатомическими образованиями коленного сустава представлено на рис. 1.

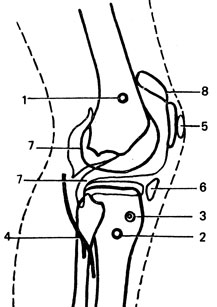

Рис. 1. Точки проведения спиц вблизи коленного сустава: 1 - место проведения спицы через дистальный метафиз бедренной кости; 2 - место проведения спицы через проксимальный метафиз большеберцовой кости (на 2 см ниже бугристости и на 1,5-2 см кзади от переднего края гребня большеберцовой кости); 3 - неправильное место проведения спицы 'через бугристость большеберцовой кости'; 4 - n. peroneus communis; 5 - bursa praepatellaris; 6 - bursa infrapatellaris; 7 - cavum articu-laris; 8 - bursa suprapatellaris

В тех случаях, когда переломы бедренной кости или переломы костей таза требуют вытяжения большими грузами (более 6 кг), показано проведение спицы через дистальный метафиз бедра. К этому приему можно прибегать при переломах вертельной области или шейки бедра. Однако если в плане лечения не исключается возможность операции остеосинтеза стержнем (диафизарный или низкий перелом бедренной кости), то мы не рекомендуем проводить спицу для вытяжения через бедренную кость, так как в этом случае наличие инфицированного канала в мягких тканях и кости может быть причиной гнойного осложнения после операции.

Точка проведения спицы при вытяжении за пяточную кость должна располагаться в центре тела этой кости. Нужно установить стопу под прямым углом к голени, провести прямую линию от заднего края медиальной лодыжки до наиболее выступающей кзади точки бугра пяточной кости. Середина этой линии и будет определять место введения спицы. Спицу вводят со стороны медиальной поверхности - тем исключается опасность повреждения сосудов и нерва в лодыжковом канале (рис. 2). Ошибкой является проведение спицы через точку, расположенную на 4-5 см ниже верхушки медиальной лодыжки, как это рекомендуют делать некоторые авторы (рис. 2, точка 10).

При вытяжении за "метафиз" большеберцовой кости спица проводится на 5-6 см выше верхушки медиальной лодыжки. Вытяжение за дистальный метафиз большеберцовой кости при переломах костей голени более оправдано с точки зрения биомеханики - вытяжение осуществляется по оси центрального отломка, и не возникает запрокидывания кзади конца периферического отломка, которое может быть при вытяжении за пяточную кость. Но вытяжение за дистальный метафиз большеберцовой кости нецелесообразно, если не исключается возможность оперативного лечения, особенно остеосинтеза стержнями - опасность инфекционных осложнений.

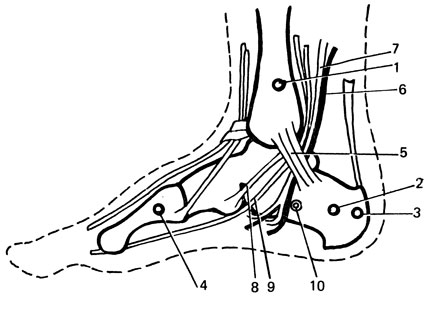

Рис. 2. Точки проведения спиц через стопу и большеберцовую кость при лечении вытяжением переломов голени и пяточной кости. 1 - место проведения спицы через дистальный метафиз большеберцовой кости; 2 - место проведения спицы через пяточную кость при лечении переломов голени; 3 - место проведения спицы при лечении переломов пяточной кости; 4 - место проведения спицы через плюсневые кости; 5 - lig. laciniatum; 6 - n. tibialis; 7 - a. u. v. tibialis post.; 8 - tendo m. tibialis post.; 9 - tendo m. flexoris digitorum longi; 10 - точка неправильного проведения спицы через пяточную кость при лечении переломов голени ('на 4-5 см ниже верхушки внутренней лодыжки')

Для определения места проведения спицы в области локтевого отростка следует согнуть предплечье под прямым углом, провести линию от медиального надмыщелка плеча к верхушке локтевого отростка, от середины этой линии восстановить перпендикуляр, на нем, отступя 3 см от первой линии, и располагается точка введения спицы. Спицу через основание локтевого отростка нужно проводить со стороны медиальной поверхности, чтобы избежать повреждения локтевого нерва. Взаимоотношение локтевого нерва и места проведения спицы показано на рис. 3.

Рис. 3. Точка проведения спицы через локтевую кость при лечении вытяжением переломов плечевой кости. 1 - место проведения спицы через основание локтевого отростка локтевой кости; 2 - неправильно выбранное место проведения спицы через локтевой отросток (возможность прорезывания спицы, боли от раздражения надкостницы); 3 - n. ulnaris; 4 - cavum articularis

Стандартные дуги для натяжения спицы, проведенной через локтевой отросток, имеют существенный недостаток - они малы, особенно если увеличен слой подкожной клетчатки или имеются отек и гематома вокруг локтевого сустава. В этих случаях травматологи пользуются дугой ЦИТО или самодельными дугами. Но дуга ЦИТО неудобна для вытяжения за локтевой отросток - она велика и не позволяет уложить плечо на отводящей шине.

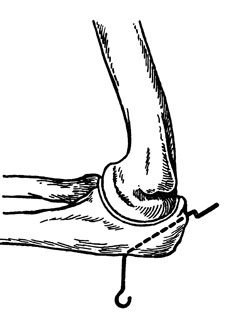

Рис. 4. Скелетное вытяжение при переломах плечевой кости ступенеобразно изогнутой спицей за локтевой отросток

В. В. Ключевским (1974) предложен прием скелетного вытяжения за локтевой отросток спицей Киршнера со ступенеобразным упором (рис. 4). Спицу проводят от верхушки локтевого отростка к основанию. На конце ее делают ступенеобразный упор, после чего спицу протаскивают через кость до упора (без дополнительных разрезов). Вытяжение осуществляют за выступающий из основания локтевого отростка конец спицы.

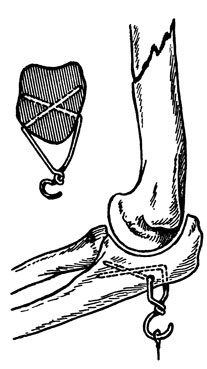

Рис. 5. Вытяжение за спицевую вилку

Для вытяжения плеча за локтевой отросток Э. Г. Грязнухин (1988) предложил вилку из двух спиц (рис. 5).

Предложено большое число приспособлений для точного проведения спицы в заданном направлении [Гришин И. Г. и др., 1971; Остер В. Р., Муртазаев Х. М., 1972, 1976].

Указанные приспособления (кондукторы) не обеспечивают "точного проведения спиц в заданном направлении". Во-первых, во всех случаях режущим инструментом является сама спица, которая совершенно не отвечает этим требованиям ни по геометрии заточки, ни по твердости, ни по своей жесткости. Во-вторых, ни один из кондукторов не обеспечивает надежного направления инструмента (спицы), который из-за отсутствия жесткости и правильной заточки режущей кромки и углов резания по мере углубления в рассверливаемую среду (а она неравномерной жесткости) отклоняется от первоначального направления, образуя криволинейную (непредсказуемую) трассу своего движения. При выходе спица обязательно отклонится от ожидаемой точки и получит некоторую деформацию в криволинейно выполненном отверстии. Обеспечить постоянство прямолинейности при сверлении можно, только используя кондуктор с двумя направляющими инструментами, а инструмент должен быть необходимой жесткости (продольно устойчив) и требуемой геометрии заточки. Наиболее удобен в таких условиях сборный инструмент, состоящий из съемного твердого (НРС 58...62) режущего наконечника и упругой, жесткой несущей его штанги (спицы). Проводимая спица, как и режущий наконечник, соединяется со штангой резьбой.
